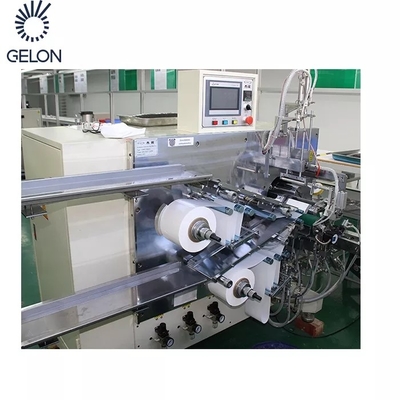

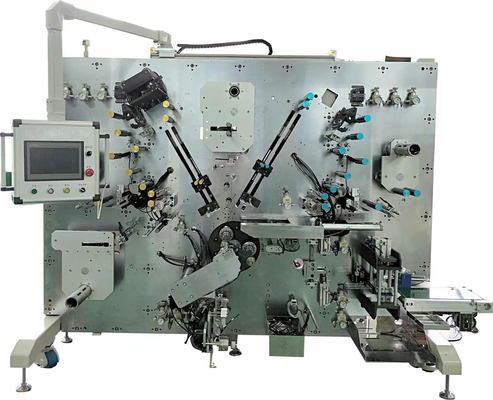

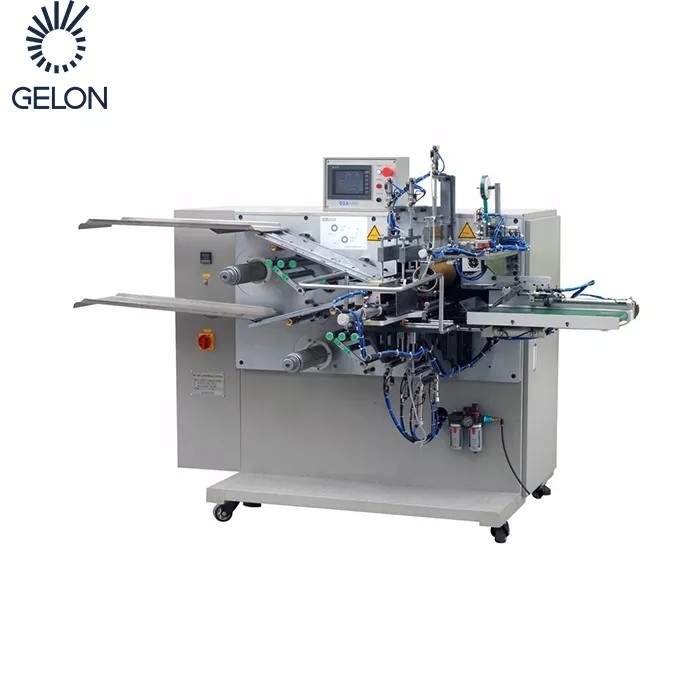

Thiết bị pin Gelon Dây chuyền sản xuất pin lithium tế bào xi lanh Máy cuộn tự động bán tự động

TÔI.Giới thiệu

Tính năng:

1. Điều khiển cam hoàn toàn được áp dụng cho kim kéo và đẩy và đảo chiều.Thiết bị hoạt động ổn định, hiệu quả cao và tỷ lệ hỏng hóc thấp.

2. Điện cực sử dụng điều khiển hiệu chỉnh độ lệch ba chiều: tháo cuộn, xử lý và quấn trước để đảm bảo chất lượng sản phẩm.

Thiết bị quấn các miếng điện cực dương và âm và màng chắn của các phần tử pin lithium-ion xung quanh các tế bào pin sau khi đi qua các cơ chế như loại bỏ bụi, kiểm soát độ căng, kiểm tra chất lượng, đo chiều dài, điều chỉnh độ lệch di chuyển, loại bỏ tĩnh điện, v.v.;Sau khi hoàn thành việc sản xuất tế bào, thử nghiệm ngắn mạch, xả lỗi và truyền từ băng chuyền.

II.Thông số kỹ thuật

1. Phương pháp cuộn dây:

A. Dây cót 3 vị trí với 3 kim có dây.

B. Đường kính kim Ø 3.5 (hoặc tùy chỉnh (Ø 3.5 - Ø 8.0))

C. Đường kính cuộn dây: Φ 18 - Φ 23mm (áp dụng cho 18650, 21700, v.v.)

D. Số lượng tab: 1-2 cho cả cực âm và cực dương hoặc tất cả các tab

E. Chiều dài Tab tiếp xúc: 8-25mm

2.Winding độ chính xác

A. Căn chỉnh cực âm và cực dương : ± 0,3mm

B. Căn chỉnh giữa điện cực và dải phân cách: ± 0,3mm

Lưu ý: cực âm và cực dương được hiệu chỉnh lần lượt 3 lần (hiệu chỉnh cuộn dây, hiệu chỉnh quy trình và hiệu chỉnh trước cuộn dây)

C. Căn chỉnh hai lớp dải phân cách: ± 0,5mm

3. Công suất cuộn dây

1. Năng lực sản xuất

Tốc độ sản xuất : ≥ 20 ppm trong phạm vi Anode dài 1200mm;(21700 ô)

Tỷ lệ huy động cây trồng ≥ 95%

tỷ lệ huy động = {tổng sản lượng / (thời gian khởi động - thời gian khấu trừ cần thiết) × Tốc độ sản xuất lý thuyết của thiết bị} × 100%, thời gian khấu trừ cần thiết: thời gian ngừng hoạt động không phải do thiết bị gây ra, chẳng hạn như thời gian chuẩn bị sản xuất để tiếp nhiên liệu và kết nối dây đai.

2. Tỷ lệ đạt chuẩn ≥ 98%

Tỷ lệ chất lượng = tổng số sản phẩm tốt / (tổng sản lượng - khấu trừ cần thiết) × 100%(trừ nguyên liệu kém)

Cần phải loại trừ số lượng sản phẩm bị lỗi do các yếu tố không liên quan đến thiết bị, chẳng hạn như kết nối băng kém, vượt quá dung sai của chiều dài lá, thiếu các tab bị lỗi, v.v.

Lực căng của cực âm và cực dương: 20N có thể điều chỉnh (có thể cài đặt)

Độ căng màng: 10N có thể điều chỉnh (có thể cài đặt)

IV.Lắp đặt và vận hành thiết bị

1. Nguồn điện: AC220V một pha ± 10% 50Hz

2. Nguồn cung cấp không khí: 0,5-0,7mpa (khi nguồn cung cấp không khí là 0,5MPa,

lưu lượng yêu cầu là 300NL / phút)

3. Môi trường sử dụng (theo JISB3502)

A. Nhiệt độ làm việc: 0-55 ℃

B. Trong phòng sấy không được có khí ăn mòn hoặc môi trường dễ cháy và không có môi trường bụi bẩn khắc nghiệt

4. Kích thước: 2850 X 2050 X 1800mm (Tùy chỉnh)

5. Màu sắc: bạc (Tùy chỉnh)

6. Trọng lượng: Khoảng 3000kg (≤ 750KG/m2).

7. Công suất: 12KW

8.Độ ồn: ≤ 75db (không bao gồm quạt hút bụi)

Dây chuyền sản xuất pin ô tô hoàn toàn tự động / Dây chuyền sản xuất pin xe điện / Thiết bị nhà máy pin Li Ion Tích hợp nhà sản xuất vật liệu hàng đầu của Trung Quốc, Gelon có thể cung cấp trọn bộ giải pháp nguyên liệu cho pin Lithium ion. Các sản phẩm ưu việt của chúng tôi là LFP, LMO, LCO, NMC, NCA;LTO, MCMB, than chì tự nhiên, Bộ phân tách, Chất điện phân & Các phụ kiện khác (SBR CMC NMPPVDF, Sup-Li, Al&Ni Tab, và thẻ gói pin., v.v.) cho pin lithium ion năng lượng mới.
Dựa trên kinh nghiệm sản xuất pin phong phú và các nhà máy sản xuất thiết bị pin, chúng tôi có thể thiết kế và cung cấp giải pháp chìa khóa trao tay cho khách hàng cũng như thiết kế, xây dựng và đào tạo dự án pin ion indertakelithium.
Đến nay, tập đoàn Gelon đã cung cấp thành công thiết bị tự động hóa cho nhiều hãng sản xuất ắc quy nổi tiếng như TESLA, LG, SONY, ATL......;cũng đã cung cấp thành công các dự án chìa khóa trao tay ở Bolivia, Argentina, Vương quốc Anh, Nga, Thổ Nhĩ Kỳ, Thái Lan, Indonesia, Ấn Độ, Nam Phi ....
