TÔI．Giới thiệu

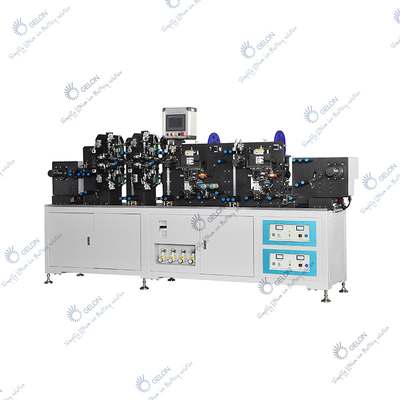

Thiết bị này là một thiết bị sản xuất đặc biệt để chế tạo điện cực pin hình trụ.Toàn bộ quy trình sản xuất là một thiết bị hoàn toàn tự động treo vật liệu cuộn điện cực lên trục cuộn, tự động gửi các mấu, hàn các mấu, dán băng bảo vệ và tự động cắt điện cực đã hoàn thành thành từng mảnh, sau đó đưa vào máy bán tự động máy quấn dây hoặc máy quấn dây tự động.

II.Thông số kỹ thuật

Một vật liệu

Nguyên liệu cho ăn:

B.Tab's Kích thước / Độ chính xác dán:

B.1.Độ chính xác của Chiều dài của tab: ± 0,3mm,

Tab trong độ chính xác hướng điện cực: ± 0,5 mm

Vị trí nhấn của Anode Tab: 7 * 10 mm

B.2 .Chiều dài băng và độ chính xác vị trí: ± 0,5mm, Tab tiếp xúc là

6~30mm

III.Cơ cấu thiết bị:

Một.Cuộn điện cực cuộn lại, điều khiển trượt lên xuống của xi lanh điều khiển lực căng cuộn cuộn, tự động điều chỉnh tốc độ cuộn cuộn;

• Thiết bị loại bỏ bụi trước và sau khi hàn

• Tab là một phương pháp giới hạn để phát hiện độ dài cố định.Kẹp hàn gửi hàn theo vị trí cạnh của điện cực để đảm bảo khoảng cách giữa lớp phủ và cạnh của tab.Tab có thể chọn chức năng dài và ngắn.

d.Thiết bị hàn siêu âm của Al Tab, Ni Tab hoặc Cu Tab có chức năng phát hiện xem có rò rỉ lá kim loại ở bề mặt dưới cùng của điện cực trước khi hàn hay không, để tránh hàn vào vùng phủ ảnh hưởng đến hiệu quả hàn;

e .Post hàn tab thiếu thiết bị kiểm tra mối hàn;

f.Thiết bị kéo chiều dài cố định, thiết bị hiệu chỉnh độ lệch đệm

g.Cơ chế dán keo, với thiết bị điều chỉnh độ lệch.Một nhóm các điện cực cathode và anode được dán lại với nhau (hai lớp keo).Vị trí của cơ chế tháo cuộn băng có thể điều chỉnh được, thay băng thuận tiện và nhanh chóng;

h.Cơ cấu quấn lại là chế độ cắt mặc định của máy.Nếu cần cuộn dây, nó phải được đặt hàng riêng.

Mô tả cấu trúc của toàn bộ máy:

① Khung được hàn từ thép định hình và đã qua xử lý lão hóa.Tấm ốp tường được làm bằng thép tấm chất lượng cao và được mài cả hai mặt.Nó có độ phẳng cao và độ cứng cấu trúc tốt để đảm bảo độ chính xác của hoạt động;

② Con lăn dẫn hướng: bề mặt hợp kim nhôm được xử lý oxy hóa siêu cứng, có độ cứng bề mặt cao, không dễ mài mòn;

③ Phần cứng và hệ thống dây điện được chia thành các khối chức năng, dòng điện mạnh và yếu được tách biệt, đồng thời cung cấp quá tải ngắn mạch, rò rỉ và các chức năng bảo vệ khác;

④ Toàn bộ máy phù hợp với công thái học, bố cục giao diện màn hình cảm ứng hợp lý, các thông số có thể điều chỉnh và trạng thái hoạt động có thể được hiển thị động.Trong trường hợp thất bại, nó có thể được hiển thị động và đưa ra lời nhắc thông tin trên màn hình cảm ứng và có chức năng đếm sản lượng chính xác;

⑤ Được trang bị chức năng cảnh báo quang điện;

⑥ Thiết bị có các phương tiện bảo vệ an toàn hiệu quả như vỏ bảo vệ và dừng khẩn cấp.

VI.Lắp đặt và vận hành thiết bị

Một.Áp suất khí: 0.5-0.7mpa , Lưu lượng khí: 100L/phút

b.Nguồn điện: 220V 50Hz Công suất: 4.0kw

c.Nhiệt độ làm việc: - 20° ~ + 45°

d.Độ ẩm tương đối: ≥50%

đ.Màu sắc: Xám (hoặc do khách hàng chỉ định)

f.Kích thước tổng thể: 1800 * 1200 * 1700mm

g.Trọng lượng: khoảng 1,6 tấn

V. Thông số kỹ thuật

• Tốc độ sản xuất: 25-30ppm (1 tab cho mỗi điện cực cathode và anode,

1 nhóm cho nhau, Chiều dài điện cực: 400mm)

b.Căn chỉnh cuộn dây: ± 0,5mm;Độ chính xác vị trí cắt : ± 0.5mm

c.Tỷ lệ huy động thiết bị: ≥ 95% (không tính lý do nhập

nguyên vật liệu);tỷ lệ đủ điều kiện≥ 98%

d.Cả cực âm và cực dương đều được trang bị máy hàn Kepu,

và kích thước của khu vực hàn được tùy chỉnh.

VI.Yêu cầu đối với nguyên liệu:

điện cực:

Chuyển hướng

1. Dung sai chiều rộng rạch: ± 0,1mm

2. Sai số hình chữ S nhỏ hơn 0,2mm/500mm.

băng

Dung sai chiều rộng rạch: ± 0,2mm
