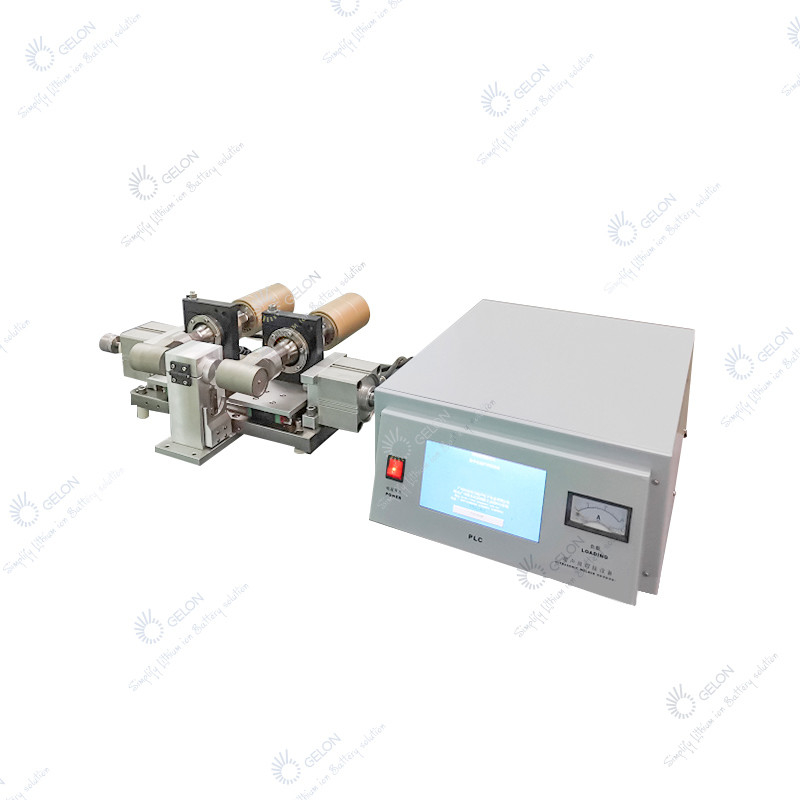

4680 32700 Bàn sản xuất pin Bàn nhào Máy làm phẳng đầu phẳng

Máy này phù hợp với cuộn thạch hình trụ có nhiều tab

• Cuộn thạch cực âm phẳng siêu âm
• Cuộn thạch anode phẳng siêu âm
• Hiệu quả cao, điện trở trong thấp, là sự lựa chọn lý tưởng cho pin công suất lớn.

Máy phát điện:

• Mạch sử dụng mạch điều chỉnh điện áp toàn cầu tiên tiến quốc tế và được tối ưu hóa để đạt được đầu ra điện áp không đổi
• Theo dõi tần số tự động, không điều chỉnh thủ công
• Biến động điện áp có thể làm việc trong phạm vi: khoảng thời gian dao động 150-260V không ảnh hưởng đến công suất đầu ra và tần số hoạt động.
• Nó đã đạt đến trình độ kỹ thuật quốc tế của các sản phẩm tương tự.

Hệ thống nhào của đầu dò siêu âm:

• Độ chính xác và ổn định của máy móc.
• Lắp đặt mặt bích cố định

Hệ thống phân tích ANSYS nâng cao:

• Hệ thống trao đổi năng lượng nhào trộn kim loại siêu âm, bộ khuếch đại, khuôn cực nhào đều hoàn toàn thông qua phần mềm phần tử hữu hạn ANSYS được quốc tế công nhận để thiết kế và phân tích chính xác
• Phương pháp thử nghiệm này có thể đạt đến trình độ của các đối tác tiên tiến nước ngoài trong thiết kế khuôn siêu âm,

Cực trên và dưới siêu âm (đầu phẳng)

• Thép khuôn đặc biệt nhập khẩu được lựa chọn nghiêm ngặt, chống mài mòn, chịu nhiệt độ cao, độ bền tốt, độ cứng cơ học cao, biến dạng nhỏ sau khi xử lý nhiệt, do đó tần số đầu ra siêu âm có tính nhất quán cao.
• Biên độ dịch chuyển tần số cao cơ học lớn, mạnh mẽ và ổn định.
• Công nghệ xử lý nhiệt chuyên nghiệp hàng đầu quốc tế

Tác dụng của phẳng:

• Bề mặt sau khi nhào mịn, thích hợp cho quá trình nhào bằng laser sau quá trình.

Thành phần cấu trúc thiết bị

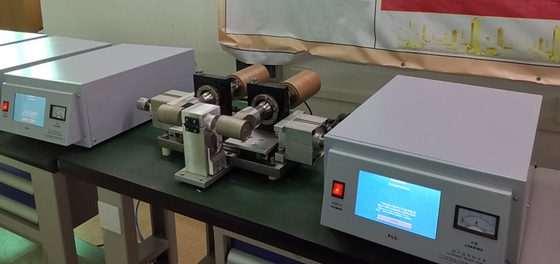

(1) Máy nhào chủ yếu bao gồm máy phát siêu âm, đầu dò, cực âm trên và dưới, v.v.

(2) Chế độ mạch là loại cực âm công suất cao toàn cầu, phải có hiệu suất ổn định và đầu ra mạnh.

(3) Các cực âm thanh trên và dưới được làm bằng vật liệu hợp kim mới có khả năng chống mài mòn tốt

(1) Nguồn điện của thiết bị yêu cầu nguồn điện: Một pha 220VAC±10%.

(2) Nguồn không khí: áp suất 0.4~1MPa, độ ẩm dưới 48%, nhiệt độ không quá 45℃

(1) Cực âm:

Al 0,015-0,020mm.

(2) Cực dương:

Lá đồng 0,009-0,012mm.

cực dương cực âm

(Chỉ để tham khảo)

Thiết kế đầu phẳng

• Thời gian làm phẳng: 0,2-1S (có thể điều chỉnh 0-60 giây trong chương trình này)
• Áp suất làm phẳng: 0,1MPa～1MPa, có thể điều chỉnh.

• Vật liệu thép đặc biệt nhập khẩu
• Nhào siêu âm phù hợp với tiêu chuẩn nguyên tắc của âm học siêu âm.

• Vận hành thủ công với nền tảng dụng cụ
• .Dây chuyền tự động chỉ cung cấp hệ thống trao đổi năng lượng siêu âm và máy phát siêu âm, và dụng cụ được thiết kế bởi nhà sản xuất toàn bộ dây chuyền theo hướng và sự thuận tiện của toàn bộ dây chuyền.

• Chênh lệch tần số giữa các đầu dò≤400Hz.
• Chênh lệch trở kháng giữa các đầu dò≤4Ω.
• Chênh lệch điện dung giữa các đầu dò≥30MΩ.

• Công suất tối đa đầu vào: 4000VA. (có thể điều chỉnh)
• Tần số siêu âm: 20KHZ. (theo dõi tự động)
• Biên độ không đổi, áp suất không đổi, dòng điện không đổi (có thể điều chỉnh)
• Chế độ làm phẳng: chế độ thời gian (điều khiển LOGO chương trình của Siemens).

• Động cơ tay được điều khiển bằng tín hiệu chuyển đổi chân
• Hỗ trợ dây chuyền sản xuất để điều khiển tín hiệu dòng IO

• Nhào phẳng
• Tỷ lệ đủ điều kiện nhào: 99,9%.Tỷ lệ vượt qua một lần là 99,9%.Người dùng phải đảm bảo tính nhất quán của sản phẩm, quy trình và vật liệu, người vận hành sẽ được nhà cung cấp đào tạo chuyên nghiệp và khách hàng sẽ bảo trì thiết bị hàng tuần.
• Về mặt công nghệ, hiệu quả nhào trộn là đáp ứng các yêu cầu của nhà sản xuất và đảm bảo năng lực sản xuất là chỉ số chính
• Người vận hành phải thực hiện Hiệu chuẩn cho quá trình nhào siêu âm này hàng ngày, để đảm bảo bộ phận chất lượng có thể phê duyệt sản xuất hàng loạt.
• Lỗi đầu nhào siêu âm và sản xuất trong điều kiện vật liệu nhớt không thuộc phạm vi lỗi này

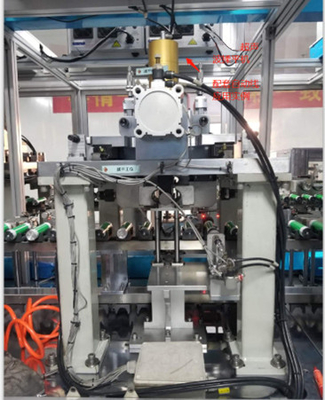

• Cấu trúc tổng thể: máy phát siêu âm, hệ thống đầu dò siêu âm, cực âm lên xuống siêu âm, linh kiện khí nén, khung, bàn làm việc, v.v. (Động cơ tay có bàn làm việc, không có bàn làm việc với dây chuyền sản xuất)
• Tuổi thọ thiết kế của thiết bị là 10 năm.Tuổi thọ 10 năm Người dùng phải đảm bảo rằng các sản phẩm, quy trình và vật liệu nhất quán, rằng người vận hành đã được đào tạo chuyên nghiệp từ nhà cung cấp và người yêu cầu thường xuyên bảo trì thiết bị hàng tuần.

Đơn vị máy

1, Thiết bị loại bỏ bụi (với máy loại bỏ bụi);

2, Pin phải có vị trí tham chiếu mặt cuối;

3, Vật cố định tiếp xúc với pin là phi kim loại;

4, Kẹp nhanh và đáng tin cậy (không có chuyển động dọc trục);

5, Chỉ có một bộ thiết bị siêu âm (chỉ nhào điện cực dương)

• gkích thước máy phát điện (LxWxH ):

hộp điện 3880:520 mm 480 mm390 mm;

• Kích thước đầu nhào (Mặt trên: LxWxH ):

420mmx295mmx473mm
