Thông tin chi tiết sản phẩm:
|
| Vật chất: | Thép không gỉ | Kích thước thiết bị: | 1800 mm （L） × 2000 mm （D） × 1800 mm （H） |
|---|---|---|---|
| Hiệu quả: | hiệu quả cao | Nguồn cấp: | 220 VAC ± 5 ﹪ ， một pha ， 10 KW |
| Loại pin: | 18650,21700 loại hình trụ | Năng lực sản xuất: | 30000PCS mỗi ngày |
| Loại thiết bị: | Hoàn toàn tự động |

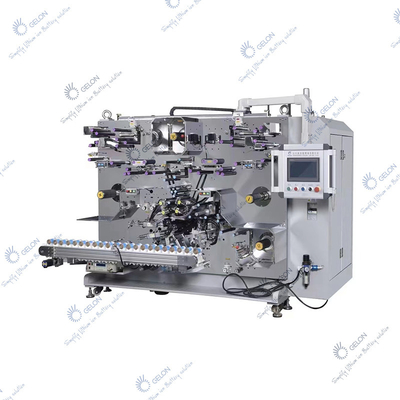

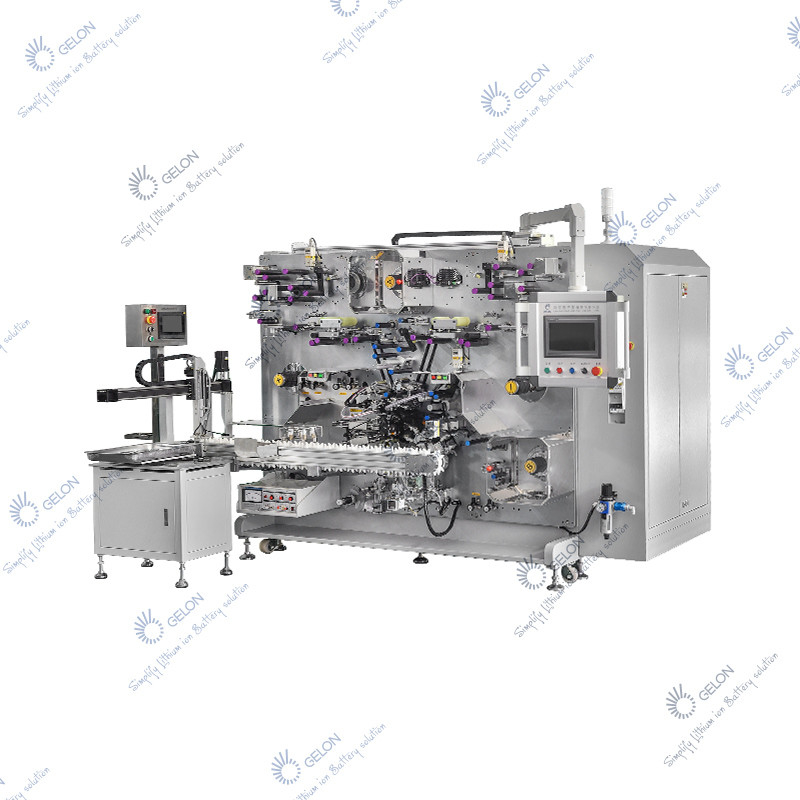

Máy cuộn dây điện cực di động hình trụ Lithium Ion hoàn toàn tự động
mô tả chức năng thiết bị
Máy này chủ yếu được sử dụng cho cuộn dây pin lithium ion hình trụ.
二, Kích thước và yêu cầu đối với nguyên liệu thô
2.1 Vật liệu cụ thểaiton = đơn vị: mm
| vật liệu | Đường kính trong | Dia ngoài | bề rộng | chiều dài |
| Điện cực catốt | φ76,2 | ≤φ400 | 35 ~ 65 | 0,1 ~ 0,2 |
| Điện cực cực dương | φ76,2 | ≤φ400 | 35 ~ 65 | 0,1 ~ 0,2 |
| ngăn cách | φ76,2 | ≤φ300 | 40 ~ 70 | 0,015 ~ 0,030 |
| băng kết thúc | φ76,2 | ≤φ150 | 20 ~ 55 | 0,02 ~ 0,05 |
Lưu ý: 1, Số lượng thẻ cho điện cực đơn nên ít hơn 4 đơn vị.
2, Đề xuất: Chiều dài tiếp xúc ít hơn 25 mm
Độ chính xác của cuộn dây (vật liệu phù hợp với yêu cầu 2.1)
1) Sai số căn chỉnh dải phân cách ± 0,5 mm
2) Sai số căn chỉnh điện cực ± 0,5 mm
3) Sai số chiều cao của lõi nhỏ hơn 0,5 mm
3, năng lực sản xuất
9unit / phút khi chiều dài của điện cực nhỏ hơn 800mm
8unit / phút khi chiều dài của điện cực nhỏ hơn 1600mm
Tỷ lệ đạt yêu cầu: Hơn 98%;
Tỷ lệ hiệu quả: hơn 95%
4, cơ sở phụ trợ
1) Yêu cầu đất: 1800 mm (L) × 2000mm (D) × 1800mm (H) ；
2) Nguồn điện: 220 VAC ± 5 ﹪, một pha, 10 KW ；
3) Cấp khí: 5 ~ 7 kgf / cm², 100 l / phút ；
4) không có khí ăn mòn, chất lỏng và khí nổ
