Thông tin chi tiết sản phẩm:
|
| độ chân không: | -0,098Mpa | Kết cấu: | Loại cánh tay đơn |
|---|---|---|---|
| Tốc độ quay r/min: | 0～51 vòng/phút | trục chậm: | 2 trục với Máy khuấy kiểu xoắn |
| trục nhanh: | Trục nhanh gấp đôi với hai bộ đĩa phân tán Φ50 | Nâng tạ: | 210mm |
| Điện: | AC：3pha*380V、50Hz； | Kích thước: | L1350*W800*H1550（mm） |
| Cân nặng: | Khoảng 570kg | chế độ nâng: | Tàu dẫn đường ray nâng hạ bằng động cơ |

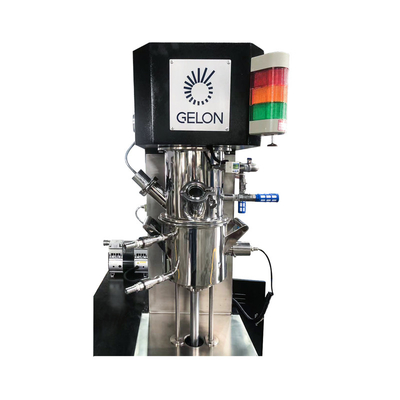

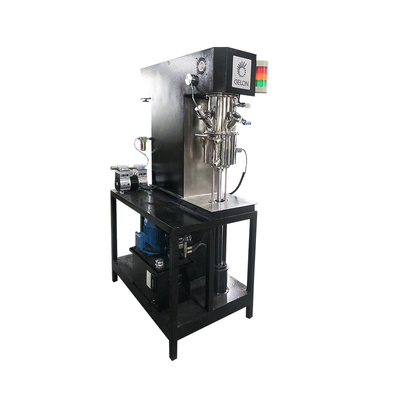

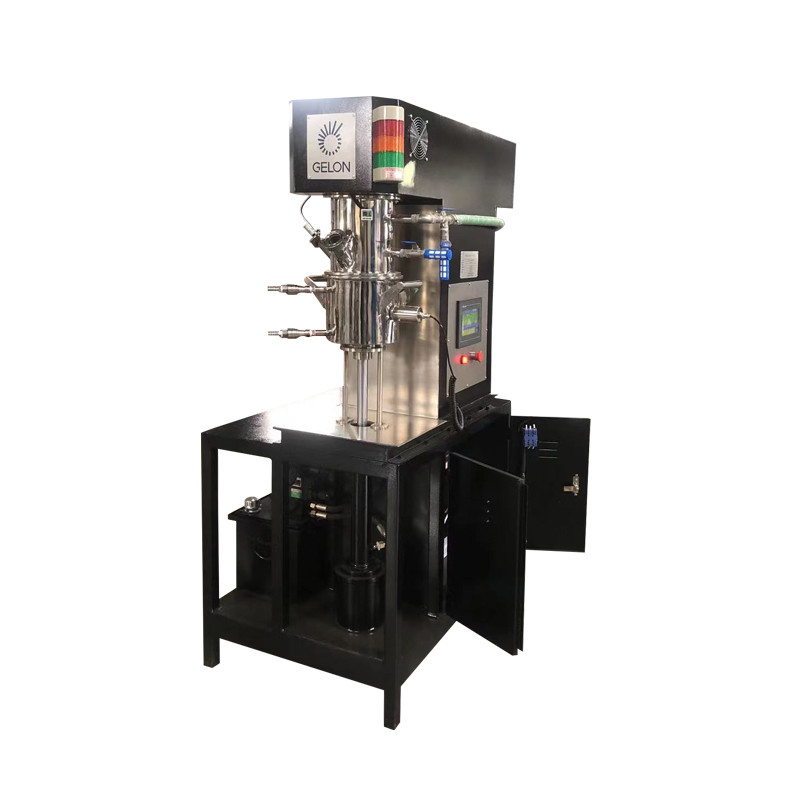

GN-PM-5L MÁY TRỘN HÀNH TINH ĐÔI
1.Bản tóm tắt:
Máy trộn công suất phân tán hành tinh kép của chúng tôi đã kết hợp các lý thuyết của máy trộn hành tinh kép truyền thống và máy trộn phân tán tốc độ cao, để tạo ra một loại máy mới, hiệu quả cao, hiện tại nó được sử dụng rộng rãi trong các lĩnh vực năng lượng mới.
Theo đặc tính của pin năng lượng Lithium-ion và công suất điện tử, chúng tôi đã phát triển máy móc gia cố mới áp dụng cho quy trình bột khô để tạo ra bùn điện cực dương và âm của năng lượng Lithium, dựa trên máy trộn hành tinh truyền thống và máy trộn năng lượng phân tán, với tốc độ quay cao và lớn hơn mô-men xoắn.Trong quá trình thiết kế, công ty chúng tôi đã xem xét đầy đủ các yếu tố như tốc độ quay của cánh khuấy, công suất khuấy trộn, tốc độ phân tán tuyến tính, khả năng kháng bùn có độ nhớt cao được giảm thiểu nhờ hình dạng cánh khuấy xoắn hợp lý, và sự phân bố cường độ rối bên trong thùng để tạo ra hiệu quả hơn và máy trộn công suất hành tinh kép ổn định hơn và máy khuấy xoắn được gia cố có thể xử lý bùn pin có độ nhớt cao.Các ký tự của máy khuấy cho máy trộn điện là - vòng quay và vòng quay của máy khuấy xoắn là theo chiều kim đồng hồ - trong khi vòng quay để phân tán tốc độ cao là ngược chiều kim đồng hồ, tốc độ có thể điều chỉnh để làm cho vật liệu di chuyển phức tạp khi cắt, nhào và phân tán, loại bỏ hiệu quả tất cả các vật liệu chết điểm và hiện tượng leo trèo trong quá trình trộn.Ba bộ phớt cơ khí, được ghép nối với nhau bằng cách làm kín mềm và im lặng để đảm bảo hiệu suất làm kín đáng tin cậy.Về kiểm soát nhiệt độ vật liệu, nó được sử dụng với khung hành tinh và thanh nhiệt kế công nghệ độc đáo cho cuộc cách mạng.Cảm biến đo nhiệt độ Pt100 tiếp xúc trực tiếp với vật liệu, giúp tăng đáng kể độ chính xác của phép đo nhiệt độ, phản hồi nhanh hơn nhiều, sai số giảm xuống chỉ còn ± 0,2℃.
Máy bao gồm chân đế, xà ngang, cột thẳng đứng, nắp bịt kín, tàu, hệ thống truyền động và hệ thống điều khiển điện tử.
2. Cấu hình kỹ thuật chính
| KHÔNG. | Tên | Mô hình và Thông số kỹ thuật | Nguồn gốc |
| 1 | Bộ giảm tốc | BLD11-23-1.5kW-4P | Giang Lăng |
| 2 | động cơ | Tốc độ thấp 1.5Kw-4P,1 đơn vị；Tốc độ cao 1.5Kw-2P,1 đơn vị | MUỐN |
| 3 | Hộp số turbo kim loại hợp kim nhôm | NMRV040-F1-15(4P-0.25KW)(có động cơ) | LITIAN |
| 4 | Tần số biến tần | 1.5Kw×1 cái；1.5Kw×1 cái | Danfoss-ĐAN MẠCH |
| 5 | Cặp nhiệt điện | Pt100 (đo nhiệt độ chính xác cao) | HTC |
| 6 | Ổ đỡ trục | Như mỗi bản vẽ | FAG |
| 7 | Con dấu dầu xương | Phớt dầu Skeleton cao su flo | KHÔNG |
| số 8 | linh kiện điện | Linh kiện điện hạ thế | Siemens |
| 9 | Van | Như mỗi bản vẽ | Enni |
| 10 | Con dấu cơ khí | Hai bộ niêm phong cơ khí | Nhật Bản |
| 11 | Bánh răng |
Xử lý tăng cứng cho bề mặt bánh răng, mài chính xác kết thúc, với hộp số xoắn ốc |
tam long |
| 12 | mỡ bôi trơn | Mỡ đặc biệt chịu tốc độ cao 400 độ | Thương hiệu “tốt nhất” |
3.Thông số kỹ thuật chính
| 1 | độ chân không | -0,098MPa |
| 2 | Kết cấu | Loại cánh tay đơn |
| 3 | Tốc độ quay r/min |
Vòng quay:0～51r/min,Rotation:0～102r/min(Chuyển đổi tần số 0～50Hz)； Tốc độ cao: 0～8800r/min(Chuyển đổi tần số 0～70Hz)； |
| 4 | trục chậm | 2 trục với Máy khuấy kiểu xoắn; |
| 5 | trục nhanh | Trục nhanh gấp đôi với hai bộ đĩa phân tán Φ50 |
| 6 | chế độ nâng | Hướng dẫn lót tàu nâng bằng động cơ |
| 7 | Nâng tạ | 210mm |
| số 8 | Vị trí của tàu | Có bốn miếng tấm định vị hình đường cong ở phía trước và phía sau để cố định, với cấu trúc bờ lồi, để đảm bảo vị trí trung tâm |
| 9 | Tiếng ồn | Đo bên ngoài 1M của thiết bị, tiếng ồn ≤80dB |
| 10 | Chế độ đo nhiệt độ | Đầu kiểm tra nhiệt độ chạm vào vật liệu, cách xa đáy bình 1/3, chuyển động quay, thiết bị chuyển điện bên trong |
| 11 | Điện | Điện xoay chiều:3 pha*380V,50Hz； |
| 12 | Kích thước | L1350W800H1550(mm); |
| 13 | Cân nặng | nặng 570kg |
4.Tàu
Bề mặt bên trong và bên ngoài sẽ được đánh bóng sáng bằng máy đánh bóng tự động sau khi
tàu xử lý.Thân và đáy tàu được trang bị các kênh vòng tròn làm mát bằng nước.Tấm dẫn hướng thân tàu khớp liền mạch với thành áo khoác sau khi
gia công tiện.Đáy tàu có áo khoác và các thanh dẫn chất lỏng.Đầu vào và đầu ra làm mát bằng nước DN25 với đầu nối nhanh 2 bộ, van bi DN50 đầu ra 1 bộ, thân thùng có 1 bộ, tay khóa 2 bộ.
MỘT,kết cấu tàu
| 1 | Kích thước (đường kính trong theo chiều cao bên trong) | Φ250×160mm |
| 2 | Công suất thiết kế(L) | 7,85L |
| 3 | Áp suất thiết kế (MPa) | bên trong tàu -0,098Mpa, Áo khoác 0,4Mpa; |
| 4 | Nhiệt độ thiết kế (°C) | -10～200； |
| 5 | Chất liệu chính | thép không gỉ 304; |
| 6 | Độ dày của vỏ (mm) | Vỏ trongδ4mm (độ dày đo thực tế sau khi gia công), vỏ ngoàiδ3mm; |
| 7 | Chế độ điều chỉnh nhiệt độ | Kích thước áo làm mát bằng nước, đầu vào và đầu ra của vòi: DN15； |
| số 8 | chế độ xả | Van bi DN20 |
| 9 | chế độ di chuyển | Mang bằng tay |
| 10 | số lượng | 1 chiếc |
B, Tàu lên xuống
| 1 | Công suất nâng tàu: 0,25w |
| 2 | Hướng dẫn nâng là đường ray dẫn hướng lót: 2 chiếc, 20x400 với thanh trượt đôi. |
C, Vị trí thân tàu cố định
| 1 | Khung nâng tàu có bốn vị trí cố định, cố định sau khi vào vị trí. |
5.Vòi phun
| s/n | Cách sử dụng | Thông số kỹ thuật | SỐ LƯỢNG | GHI CHÚ |
| 1 | Vòi rót bột | DN60 | 1 | Cổng điền DN60 |
| 2 | kính ngắm | DN50 | 2 | kính ngắm đèn LED |
| 3 | Máy hút bụi | DN10 | 1 | Loại mở nhanh |
| 4 | thông gió | DN10 | 1 | Loại mở nhanh |
| 5 | máy đo chân không | M14×1.5 | 1 | máy đo chân không |
6. Vật liệu chính
| s/n | Tên | Vật liệu | s/n | Tên | Vật liệu | |
| 1 | thùng trên | 304 | 4 | Trục trộn, trục phân tán | 321 | |
| 2 | xuống thùng | 304 | 5 | Lưỡi trộn, lưỡi phân tán | 316 | |
| 3 | Áo khoác | 304 | 6 | khung, tầng hầm | Q235 |
7.Trục và lưỡi trộn
| 1 | Máy khuấy khung xoắn: 2 bộ, tốc độ quay: 0-102 vòng / phút, máy khuấy sẽ được rèn để tạo hình toàn bộ, bốn trục kết nối, CNC sau khi đánh bóng để phản chiếu Ra0,025; |
| 2 | Trục phân tán: 2 bộ, tốc độ quay: 0-8800 vòng / phút, ổ trục tiếng Đức: FAG, sử dụng con dấu câu đố, 2 chiếc đĩa Φ50 trên mỗi trục, tốc độ tuyến tính: 0-23m / s; |
| 3 | trục và cánh khuấy: bề mặt được đánh bóng, các đĩa được xử lý cân bằng theo tiêu chuẩn G6.3. Khoảng cách giữa cánh khuấy và đáy thùng là 2-3mm, khoảng cách giữa cánh khuấy và thành bình là 2-3mm, khoảng cách giữa hai cánh khuấy là 2-3mm; |
| 4 | con dấu trục: cấu trúc con dấu cơ khí |
| 5 | Tủ hành tinh: sử dụng bộ truyền bánh răng xoắn ốc, dây đai đồng bộ được sản xuất từ thương hiệu Gates của Hoa Kỳ. |
|
Ghi chú: 1, đặt xi lanh dầu khóa an toàn đặc biệt, ngăn tàu rơi xuống để duy trì chân không; 2, đặt toàn bộ tầng hầm dưới dạng tháo dỡ, dễ sửa chữa và thay thế dây đai đồng bộ |
|
8. Hệ thống chân không (tự động)
| 1 | đồng hồ hiển thị, van bi； |
| 2 | con dấu cơ khí trục: kim loại hợp kim |
| 3 | Tàu lên và xuống là con dấu EPDM, vị trí tĩnh là con dấu EPDM hình chữ O, độ chân không có thể đạt tới -0,098MPa (không có bơm chân không); |

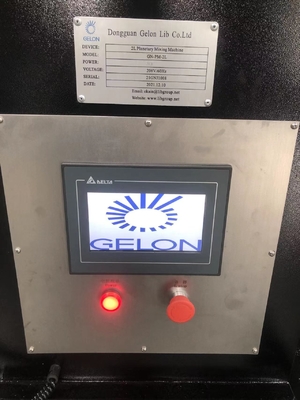

9. Linh kiện điện
| S/N |
Tủ điện 1 cái: l Một bộ điều khiển chạy phân tán tốc độ cao (bao gồm bắt đầu / dừng, tăng tốc / giảm tốc độ); l Một bộ hệ thống kiểm tra tốc độ phân tán, máy đo tốc độ; l Một bộ hệ thống điều khiển trộn cách mạng (bao gồm bắt đầu/dừng, tăng tốc/giảm tốc độ); l Một bộ hệ thống kiểm tra tốc độ cách mạng, một máy đo tốc độ; l Một bộ hệ thống kiểm tra nhiệt độ; l Máy tính thời gian chạy, nút hợp lệ / không hợp lệ cho thời gian, mỗi chiếc 1 chiếc l Một bộ nút điều khiển bơm chân không (bao gồm cả khởi động/dừng); l Một bộ nút đèn chiếu sáng (bao gồm cả bắt đầu / dừng) l Nút khẩn cấp, 1 chiếc, đèn báo nguồn, 1 chiếc, lỗi 1 chiếc |
| Nhận xét |
1, Điện áp chạy 380V/50Hz/3 phase, điện áp điều khiển 24VDC； 2, Đầu nối, công tắc không khí, bộ ngắt, v.v. là Seimens; 3, Rơ le giữa: Nhật Bản IDEC; 4, Động cơ tốc độ thấp, động cơ tốc độ cao đang khởi động VFD; 5, Tất cả các bộ phận của thiết bị như: động cơ, cuộn cảm, van điện từ, cấp bảo vệ công tắc giới hạn không thấp hơn IP54 |
10. Hệ thống khóa liên động an toàn
| 1 | Máy dừng khi nhấn nút khẩn cấp, không thể thực hiện bất kỳ thao tác nào |
| 2 | Trục phân tán quay sau khi tàu tăng |
| 3 | Trục phân tán dừng lại sau khi tàu xuống |
| 4 | Nó dừng lại khi dòng điện vượt quá phạm vi |
| 5 | Máy trộn, tủ điện và bảng điều khiển phải được nối đất |
11.Phụ tùng
| s/n | Tên | Thông số kỹ thuật | Vật liệu | SỐ LƯỢNG | Nhận xét |
| 1 | niêm phong tàu | Con dấu hình chữ T L=650 | EPDM | 1 |
