Thông tin chi tiết sản phẩm:
|
| Chiều dài: | 80-200mm, bao gồm tab | Bề rộng: | 50-150mm, bao gồm túi khí |
|---|---|---|---|
| Kích thước L x Wx H: | 550x440x750mm(Chiều cao tối đa sau khi mở) | Thời gian chu kỳ: | 0-3 lần có thể được thiết lập |
| đột quỵ mở: | 250mm | thời gian bơm: | 0-60 phút có thể được thiết lập |
| Thời gian chờ: | 0,1-99S có thể được đặt | Đường kính trong của ống chân không: | 25 mm, chân không: 63³/H (63 mét khối/H) |
| Độ chân không của hộp tĩnh: | ≤0.095Mpa (chân không được giữ trong 1 phút để đảm bảo ≤0.090Mpa) | ||
| Làm nổi bật: | Buồng chân không lắp ráp pin di động,Hộp đứng lắp ráp pin di động |
||

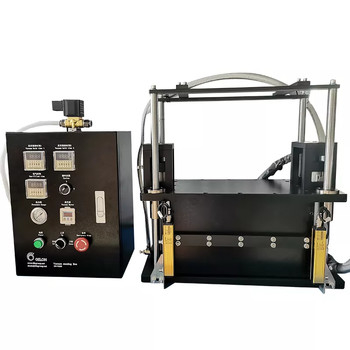

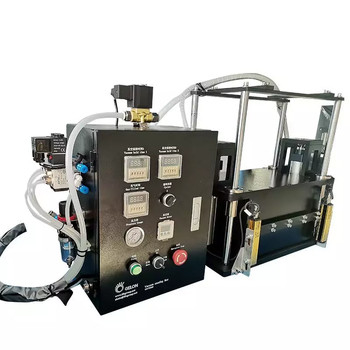

Dây chuyền lắp ráp pin di động Hộp đứng Buồng chân không
TÔI.Tổng quan về chức năng
Thiết bị này sử dụng khoang trên để ấn vào tấm dưới cùng để tạo thành khoang kín, (có thể đặt thời gian) mà không cần mở khoang, sau đó thực hiện hút khí thứ cấp để tạo thành áp suất âm -70KPa và dừng trong một khoảng thời gian thời gian (có thể đặt thời gian Đặt), sau đó sử dụng hành động tương tự cho chân không thứ ba để đạt áp suất âm -95KPa, để không khí trong tế bào được loại bỏ;hai phương pháp hút chân không hình thang là để ngăn một lượng lớn chất điện phân được bơm ra ngoài đồng thời.Cho phép chất điện phân xâm nhập hoàn toàn.
IICác thông số kỹ thuật
0. Chiều dài:(80-200mm, bao gồm mấu), chiều rộng:(50-150mm, bao gồm túi khí),
| Không. | Tên | Sự chỉ rõ |
| 1 | khoang bên trong | MM 360L×280W×350H |
| 2 | kích thước hộp điện | MM 300L×200W×400H |
| 3 | Tỷ lệ chất lượng sản phẩm | ≥99,5％ |
| 4 | Dung tích |
phụ thuộc vào tình trạng chân không (liên quan đến quy trình của khách hàng) |
| 5 | Trọng lượng | 87kg |
| 6 | Tỷ lệ lỗi vận hành thiết bị | ≤2%/năm |
| 7 | Tỷ lệ sử dụng thiết bị | 98％ |
| số 8 | nguồn điện đầu vào | AC220V 50HZ |
| 9 | nguồn không khí đầu vào | 0,6Mpa-0,8Mpa |
| 10 | Đường kính ngoài của ống chân không | Φ26MM |
| 11 | Đường kính ống nguồn khí | Φ8MM |
| 12 | độ ẩm tương đối | 20～90%RH |
| 13 | nhiệt độ môi trường | 10～40℃ |
| 14 | Quyền lực | 1.0KW |
IV Hiệu suất xử lý:
4.1 Đối với xi lanh đôi ở bên cạnh, đảm bảo rằng tổng chiều cao sau khi mở cửa nhỏ hơn 750mm.
4.2 Máy này sử dụng thiết kế riêng biệt của máy chủ và hộp điều khiển, để máy có thể được sử dụng trong hộp đựng găng tay và cũng có thể được đặt trên dây chuyền lắp ráp.
4.3 Nó có thể được áp dụng cho pin sản phẩm có thông số kỹ thuật khác nhau và việc điều chỉnh rất đơn giản và thuận tiện.
4.4 Khoang trên được dẫn động bằng xi lanh và được dẫn hướng bằng bốn ống dẫn hướng tuyến tính, có thể di chuyển lên xuống linh hoạt, dẫn hướng chính xác đảm bảo yêu cầu về độ kín của sản phẩm
4.5 Máy này sử dụng máy đo chân không để đạt chính xác thời gian đã đặt.
4.6 Kích thước nhỏ, có thể tiết kiệm không gian;trọng lượng nhẹ, dễ dàng mang theo.Điều khiển điện có thể được sử dụng để vận hành tự động khi di chuyển.
4.7 Độ chân không tĩnh -30~-95kpa, độ kín của tủ tĩnh: thời gian giảm áp suất 5kpa > 1 phút;
4.8 Thời gian đứng của hộp đứng, mức độ chân không, số lần bơm chân không và thời gian giữ có thể được đặt tự do;
V. Bảo mật
Nó có nắp bảo vệ an toàn, để các bộ phận chuyển động nằm bên trong nắp bảo vệ và nút kép được sử dụng để khởi động pin để đảm bảo an toàn cá nhân khi đặt pin.
VI.An toàn, môi trường và các yêu cầu khác
1. Tiếng ồn do hoạt động bình thường của thiết bị tạo ra là ≤70db (được phát hiện cách thiết bị 1m);
2. Yêu cầu chịu lực trên một đơn vị diện tích nhà xưởng: ≤400kg/㎡;
3. Trong toàn bộ quá trình sản xuất, đảm bảo rằng bề mặt của tế bào không bị trầy xước, hư hỏng, vết bẩn, nếp nhăn và chất điện phân;
4. Dán các biển cảnh báo an toàn khác nhau lên các bộ phận của thiết bị có thể gây thương tích cá nhân;
5. Thiết bị có mối quan hệ lồng vào nhau giữa các hành động phía trước và phía sau ở chế độ thủ công hoặc tự động để tránh nguy cơ vận hành sai;
6. Việc sản xuất và lắp đặt các thiết bị như nước, điện, khí đốt và hơi nước tuân thủ các tiêu chuẩn quốc gia và việc sử dụng máy tạo chân không là hợp lý.
