Thông tin chi tiết sản phẩm:
|
| hệ thống phù hợp: | LFP, LCO, LMO và lớp phủ cực âm và cực dương của pin hệ thống khác | Độ dày nền chạy: | Lá nhôm (Al): 11～30um / Lá đồng (Cu): 8～30um |
|---|---|---|---|
| chiều rộng con lăn lớp phủ: | 360mm | Chiều rộng lớp phủ hiệu quả: | ≤ 300mm |
| Thiết bị tốc độ vận hành cơ học: | 3m/phút | Tốc độ sơn thiết bị: | 0,3m/phút |
| Thích hợp cho độ nhớt của bùn: | 2000~12000 Cps | Phạm vi độ dày khô của lớp phủ một mặt: | 50-150μm |
| Độ dài khoảng thời gian tối thiểu: | 5mm | Chiều dài lớp phủ tối thiểu nhiều phần: | 20 mm |
| Làm nổi bật: | Pin túi Ni200 Ni 201,Pin túi Ni200 Ni 201,Pin túi Ni200 Ni 201 |
||

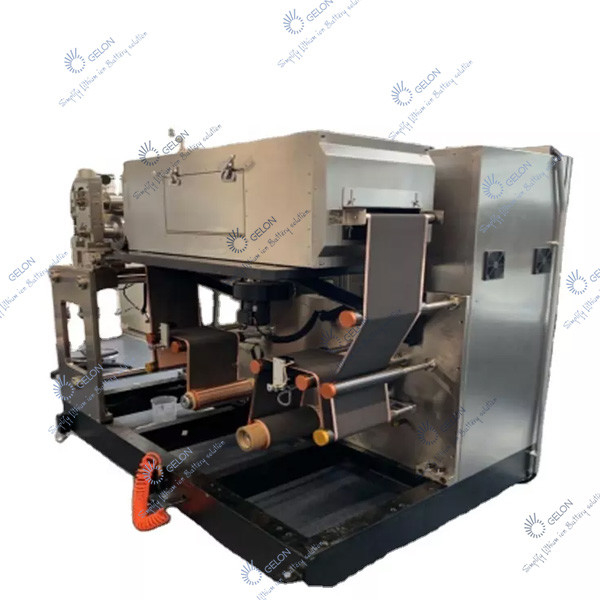

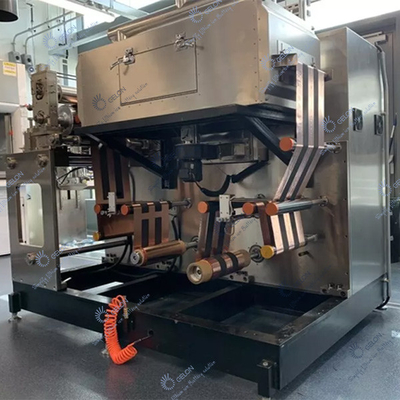

Máy sơn cuộn đầu dấu phẩy 360 máy lắp ráp pin lithium ion
Ⅰ.Giới thiệu:
Máy sơn thử nghiệm không liên tục là một thiết bị sơn chuyển ba cuộn, có thể được sử dụng cho lớp phủ liên tục và không liên tục, và thuận tiện để áp dụng cho các chất nền khác nhau cho các quy trình phủ bề mặt.Đặc biệt được sử dụng trong ngành công nghiệp pin lithium-ion.Thiết bị được thiết kế để thuận tiện cho các nhà nghiên cứu sử dụng và đáp ứng các yêu cầu về độ chính xác và tính nhất quán của lớp phủ, không khác gì sản xuất và có hiệu quả làm khô tuyệt vời.Đó là lý tưởng cho nghiên cứu và phát triển và thử nghiệm nhỏ pin lithium-ion, siêu tụ điện, pin niken và các loại pin thứ cấp khác.
Ⅱ.Đặc trưng:
Ⅲ.Thông số kỹ thuật thiết bị và cấu hình thiết bị chính
(1) Cấu hình thiết bị chính:
| Không. | Tên |
| 1. | công tắc không khí |
| 2. | plc |
| 3. | Màn hình cảm ứng |
| 4. | Rơle trung gian |
| 5. | động cơ servo |
| 6. | bộ giảm tốc hành tinh |
| 7. | cầu dao |
| số 8. | công tắc tơ AC |
| 9. | Rơle trạng thái rắn |
| 10. | máy điều nhiệt |
| 11. | Hiệu chỉnh hoàn toàn tự động |
| 12. | Căng thẳng hoàn toàn tự động |
| 13. | Động cơ vật liệu xả (nhận) chính |
| 14. | mắt sợi quang |
| 15. | Ổ bi rãnh sâu (mặt trước của máy) |
| 16. | cuộn phủ |
| 17. | quay lại |
| 18. | Lưỡi cạo |
| 19. | Con lăn dẫn hướng |
| 20. | bộ chuyển đổi tần số |
| 21. | Quạt |
| Không. | Mục | Sự chỉ rõ | Nhận xét |
| 1. | hệ thống phù hợp | LFP, LCO, LMO và quy trình phủ cực âm và cực dương của pin hệ thống khác | |
| 2. | Độ dày nền chạy |
Lá nhôm (Al): 11～30um Lá đồng (Cu): 8～30um |
|
| 3. | chiều rộng con lăn lớp phủ | 360mm | |
| 4. | Chiều rộng lớp phủ hiệu quả | ≤ 300mm | |
| 5. | Thiết bị tốc độ vận hành cơ khí | 3m/phút | |
| 6. | Tốc độ sơn thiết bị | 0,3m/phút | Tùy thuộc vào tình hình sấy khô |
| 7. | Thích hợp cho độ nhớt của bùn | 2000~12000 Cps | |
| số 8. | Phạm vi độ dày khô của lớp phủ một mặt | 50-150μm | |
| 9. | Độ dài khoảng thời gian tối thiểu | 5mm | |
| 10. | Chiều dài lớp phủ tối thiểu nhiều phần | 20 mm | |
| 11. | đặc tính dung môi | Dung môi dầu NMP(sg=1.033,bp=204℃) | |
| Dung môi nước H2O/NMP(sg=1.000,bp=100℃) | |||
| 12. | Thích hợp cho nội dung rắn | cực dương S．C.60%±5% | |
|
cực âm S．C.50%±5%(hệ thống PVDF) S．C.50%±5%(hệ thống SBR) |
|||
| 13. | Tỷ lệ |
Cực dương 1,5—2,59/cm2 Cực âm 1～1,89/cm2 |
|
| 14. | phương pháp phủ | Lớp phủ liên tục/lớp phủ gián đoạn/lớp phủ theo dõi | |
| 15. | Shướng chạy nền | Chuyển tiếp lớp phủ, chất nền chuyển tiếp và đảo ngược hoạt động của lá rỗng |
(3) Giới thiệu cấu trúc từng phần:

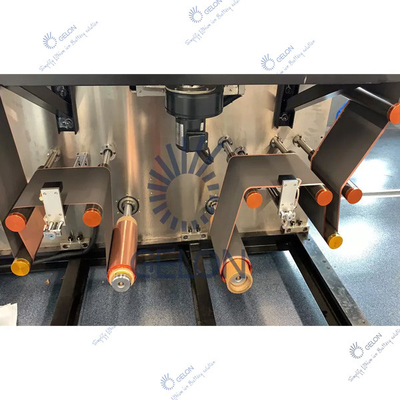

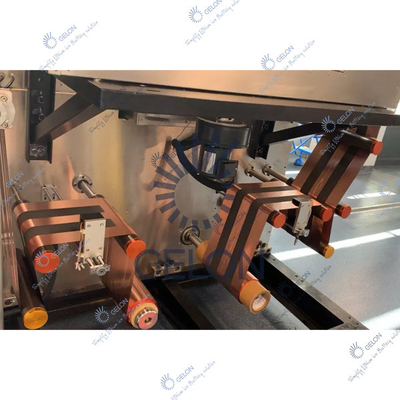

1. Tháo gỡ tích hợp, cơ chế đầu:
| Không. | vật phẩm | Sự chỉ rõ | Nhận xét |
|
|
Cấu trúc lắp đặt con lăn | công xôn được lắp đặt chắc chắn | |
|
|
Con lăn xử lý bề mặt | Quá trình oxy hóa bề mặt của con lăn nhôm kim loại, độ đảo vòng tròn ≤30um | |
|
|
hệ thống kiểm soát căng thẳng | Vòng kín điều khiển tự động căng thẳng liên tục, phạm vi căng thẳng 0 ~ 50N | |
|
|
phương pháp hiệu chỉnh | Điều khiển EPC tự động, hành trình 50mm | |
|
|
Phương pháp lăn vật liệu | Cuộn nguyên liệu được cố định bằng trục hơi 3 inch | |
| Tháo trục bơm hơi đơn | |||
|
|
Định hướng củacơ chấtsự chuyển động | Chuyển tiếp và đảo ngược (tua lại) | |
|
|
tốc độ chạy chất nền | 2m/phút | |
|
|
tối đa.đường kính thư giãn | Ф250mm | |
|
|
tối đa.khả năng chịu lực của trục bơm hơi | 80Kg | |
|
|
Số trục bơm hơi tháo ra | 1 miếng | |
| 11 | Động cơ truyền động chính | động cơ servo | |
| 12 | Con lăn xử lý bề mặt |
Con lăn EPDM nhập khẩu, hết vòng tròn ≤30um |
Chiều rộng 360mm |
| 13 | cơ cấu cạp | Dụng cụ cạo dấu phẩy hai mặt | |
| 14 | Con lăn sơn (con lăn thép) | Mạ crom cứng trên bề mặt | |
| 15 | Con lăn sau (con lăn cao su) | EPDM nhập khẩu trên bề mặt | |
| 16 | Điều chỉnh độ cao không liên tục của cạp | điều chỉnh thủ công | |
| 17 | bảng điều khiển | Màn hình cảm ứng và nút (hoạt động theo giao diện chức năng) |
2. Lò nướng
| Không. | vật phẩm | Sự chỉ rõ | Nhận xét |
|
|
kết cấu lò | Hệ thống sưởi độc lập một lớp | |
|
|
chiều dài lò | 1 mét/phần | |
|
|
Vật chất | Lớp lót bên trong SUS304 1.0mm, lớp lót bên ngoài SUS201 2.0mm | |
|
|
Chế độ truyền con lăn dẫn hướng lò | Truyền động con lăn thụ động | |
|
|
Kiểm soát nhiệt độ | Nó được chia thành kiểm soát bảo vệ kiểm soát nhiệt độ làm việc bình thường và giám sát quá nhiệt độ.Khi nhiệt độ quá cao, nó sẽ cắt nguồn cung cấp năng lượng sưởi ấm chính. | |
|
|
phương pháp sưởi ấm | Hệ thống sưởi điện, cấu trúc lưu thông không khí nóng | |
|
|
Công suất sưởi ấm của lò một phần | 5KW | |
|
|
Nhiệt độ trong hầm sấy | Thiết kế Max150℃, chênh lệch nhiệt độ trong lò đơn ≤5℃ | |
|
|
Nhiệt độ bề mặt của tủ trong quá trình hoạt động | ≤45℃ | |
|
|
phương pháp thổi | thổi lên | |
|
|
kiểm soát lượng khí thải | Điều khiển độc lập thông qua van cơ khí | |
|
|
cấu trúc vòi phun | Khe đầu vòi được xẻ rãnh bằng khuôn đặc biệt | |
|
|
Điều khiển quạt | điều khiển công tắc tơ | |
|
|
kiểm soát hệ thống sưởi | chuyển tiếp trạng thái rắn | |
|
|
Chất liệu quạt | Sắt |
3. Cơ chế cuộn dây: chức năng giống như cơ chế tháo cuộn, với các bổ sung sau
| Không. | vật phẩm | Sự chỉ rõ | Nhận xét |
|
|
Căng thẳng | Một bộ con lăn lực kéo được lắp đặt ở phía trước và phía sau, điều khiển tự động vòng kín độ căng không đổi, phạm vi độ căng 0 ~ 50N | |
|
|
Cấu trúc cài đặt | Bảng đánh bóng được lắp đặt chắc chắn | |
|
|
Số vòng tua trục bơm hơi | 1 miếng | công xôn tua lại |
| Không. | vật phẩm | Sự chỉ rõ | Nhận xét |
| 1 | Hệ thống điều khiển chính | Màn hình cảm ứng, PLC, hệ thống servo | |
| 2 | chế độ hoạt động | Bằng tay, tự động, dừng khẩn cấp;toàn bộ máy có thể được vận hành trước và sau | |
| 3 | Lớp phủ, phạm vi cài đặt độ dài không liên tục |
Chiều dài lớp phủ 20.0～3200.0mm Chiều dài không liên tục 5.0～3200.0mm |
|
| 4 | tình hình báo động | Khi thiết bị bị lỗi, màn hình cảm ứng sẽ hiển thị màn hình sửa lỗi tương ứng | |
| 5 | chức năng đếm | Số lượng/chiều dài sản xuất | |
| 6 | Phương pháp điều chỉnh độ dày đầu và đuôi | Việc thực hiện tỷ lệ tốc độ con lăn thép và con lăn cao su điều khiển chương trình |
kích thước L1800*W1100*H1250mm trọng lượng xấp xỉ: 1.2T
(4) Độ chính xác của thiết bị:
| Không. | vật phẩm | Sự chỉ rõ | Nhận xét |
|
|
cạp | Độ đảo vòng ≤1,5um, độ thẳng Ra0,4 ≤1,5um | |
|
|
Con lăn sơn (con lăn thép) | Độ đảo vòng ≤1,5um, độ thẳng Ra0,4 ≤1,5um | |
|
|
cuộn cao su | Độ đảo ≤30um, độ thẳng ≤10um | |
|
|
Hiệu chỉnh sai lệch | ±0,2mm |
3. Phương pháp đo lường
A. Vùng đo: cách mép 3 mm, cách cuối 6 mm và cách đầu 10 mm.
B. Kích thước đo Φ35mm hoặc theo yêu cầu quy trình của người mua
