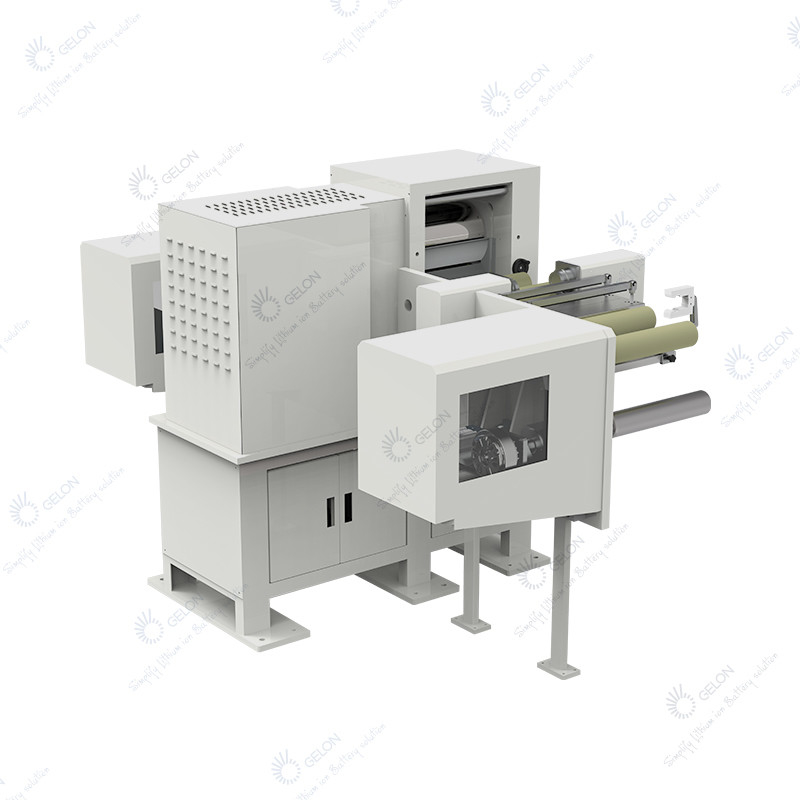

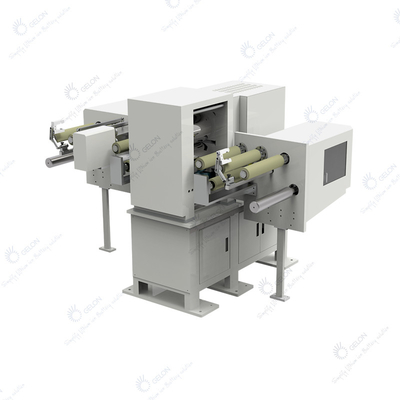

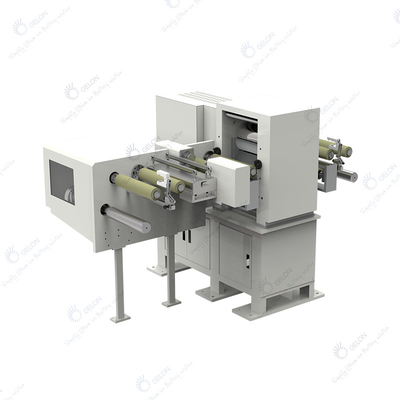

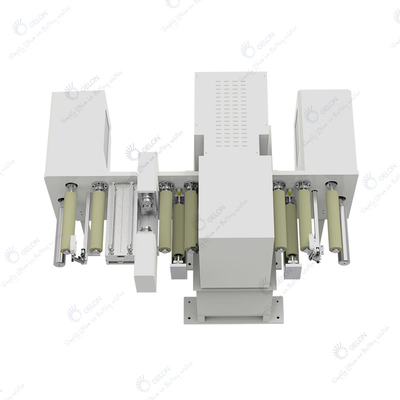

Nhà sản xuất máy cán pin lithium Cuộn để cuộn cuộn và tua lại

Nhà sản xuất máy cán pin lithium Cuộn để cuộn cuộn và tua lại

I. Giới thiệu

Lịch là thiết bị chính trong dây chuyền sản xuất ép điện cực.Nó bao gồm giàn thép đúc, cuộn, bộ giảm tốc động cơ biến tần, hệ thống điều chỉnh khoảng cách, hệ thống điều khiển điện, tấm bảo vệ cấp liệu và cơ chế làm sạch bề mặt cuộn.

Chức năng chính là ép điện cực để đạt được mật độ thích hợp bằng con lăn và đáp ứng các yêu cầu về độ dày theo điện cực.

.

II.Cấu hình và thông số thiết bị:

Kích thước cuộn: ∮ 210x330mm (đường kính × chiều rộng)

Chế độ hoạt động: hoạt động liên tục

Tốc độ máy: 5m/phút

Loại vật liệu: Điện cực

Ngoại hình: Màu xám

1. Chính thân hình:

Chức năng chính: Nhấn điện cực đạt độ dày nhất định

Thông số con lăn: ∮ 210x330mm (đường kính * chiều rộng)

Vật liệu con lăn: Con lăn thép hợp kim sê-ri 9Cr3Mo

Độ cứng bề mặt con lăn: trên hrc66

Độ sâu tôi cứng của con lăn: ≥ 8mm

Con lăn mạ crôm: 0,08-0,12mm

Độ nhám bề mặt con lăn: Ra ≤ 0,4

Điều chỉnh khoảng cách con lăn: điều chỉnh thủ công

Phạm vi điều chỉnh khoảng cách con lăn: 0 ~ 2.0mm

Áp suất làm việc tối đa: 80T

Màu thiết bị: Xám

Chế độ sưởi ấm con lăn: (Tùy chọn)

Hệ thống sưởi ấm điều khiển vòng kín: bao gồm bộ điều khiển nhiệt độ, rơle trạng thái rắn và cặp nhiệt điện loại K.

Công suất làm nóng: 1.6kw * 2 (1pc / con lăn trên và dưới)

2. Thư giãn

Trục tháo cuộn: trục lạm phát có van điều khiển, được trang bị súng bơm hơi

Đặc điểm kỹ thuật: ∮3 inch * 350mm

Kiểm soát căng thẳng điện cực: phanh từ tính

Kiểm soát hướng dẫn: hướng dẫn mang tuyến tính

3. Cắt tỉa

Chức năng: được sử dụng để cắt bỏ lá không tráng phủ ở cả hai mặt của điện cực, giảm nếp gấp của điện cực do độ dẻo không nhất quán trong quá trình cán và giảm tỷ lệ phế liệu do đai điện cực bị hỏng gây ra

Nguyên tắc : lưỡi cắt trên được nạp và đỡ bằng tay, lưỡi cắt bên trái và bên phải được điều khiển riêng biệt.

Truyền động: động cơ chuyển đổi tần số truyền động cho trục máy cắt phía dưới phù hợp với tốc độ cán

4.quay lạigợi ý

Chức năng: cuộn vật liệu điện cực cuộn trên trục gá

Trục cuộn: có van điều khiển, trục lạm phát với súng lạm phát

Đặc điểm kỹ thuật: ∮3 inch * 350mm

Kiểm soát căng thẳng điện cực: phanh từ tính

Kiểm soát hướng dẫn: hướng dẫn mang tuyến tính

Truyền động: trục quấn thông qua hộp giảm tốc động cơ và ly hợp từ
