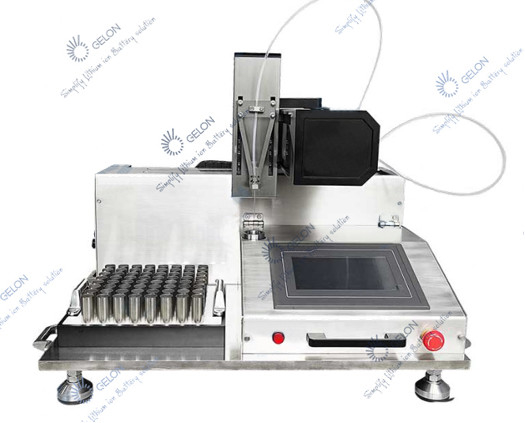

Quy trình nạp chất điện phân 4680 18650 Thiết bị lắp ráp pin Lithium

Quy trình nạp chất điện phân 4680 18650 Thiết bị lắp ráp pin lithium

TÔI .Cấu hình hệ thông

1. Một khung, làm bằng thép không gỉ và hợp kim nhôm;

2. Thiết bị nâng hạ tự động có 2 trạm công tác gồm thiết bị nâng hạ lò xo điều khiển bằng khí nén;

3. 2 bộ đầu phun chất lỏng chân không, bình chứa SS316, và cấu trúc van ngắt nâng kép nâng bằng khí nén

4. 2 bơm định lượng chính xác (model: E2a-d20i) Bơm pít tông được điều khiển bởi động cơ bước và van quay gốm chính xác.Thể tích tiêm có thể đạt 20ml (23,5g).(tham khảo dữ liệu máy bơm)

5. Cụm van điều khiển khí nén, module van điều khiển khí nén SMC

6. Bộ điều khiển PLC, màn hình cảm ứng màu

7. Toàn bộ ống dẫn chất lỏng là nhựa PFA

II.Kết nối hệ thống

Máy này được thiết kế để sử dụng trong hộp găng tay do khách hàng cung cấp.Phần thân chính của máy sẽ được đặt trong hộp găng tay, bao gồm khung, đầu phun chất lỏng, hệ thống định vị tự động, bơm định lượng, v.v.;

Các bộ phận điều khiển của máy được đặt bên ngoài hộp đựng găng tay.Bao gồm hộp điều khiển, cụm van điều khiển khí nén, v.v... Phần thân chính của máy và bộ phận điều khiển được nối với nhau bằng ống dẫn khí và dây cáp.Các đường ống và dây cáp này được kết nối thông qua không gian dành riêng trong hộp đựng găng tay.

Nguồn chân không và khí nén nên được cung cấp bởi khách hàng.

Các đường ống đi qua hộp đựng găng tay: 1 ống dẫn khí chung vào, 1 ống dẫn khí ra chung, 1 ống hút chân không và 1 ống dẫn khí điều áp (nếu cần điều áp).Bơm phun chất lỏng có thể được đưa vào hoặc lấy ra khỏi hộp đựng găng tay.Hộp điều khiển được đặt bên ngoài hộp đựng găng tay.

III.các bước làm việc

1. Đặt thủ công 2 pin lên 2 khay định vị.

2. Nhấn công tắc khởi động (công tắc chân) và pin sẽ

tự động hạ xuống

--- dịch đến phần dưới của đầu phun chất lỏng

--- lên

--- làm kín tụ điện và đầu phun chất lỏng

--- quy trình phun chất lỏng tự động

--- sau khi bơm chất lỏng xong, pin sẽ hạ xuống

--- dịch về vị trí ban đầu

--- đi lên;

3. Tháo lần lượt 2 pin theo cách thủ công;

4. Đặt 2 pin mới cho lần bơm chất lỏng tiếp theo.

VI.nguyên tắc phun chất lỏng

Pin được đậy kín bằng đầu phun chất lỏng và bắt đầu hút bụi bên trong đầu phun chất lỏng và tụ điện một lần.Sau khi hoàn thành quá trình hút chân không, van poppet trong đầu phun chất lỏng hạ xuống để đóng kênh giữa đầu phun chất lỏng và pin, giải phóng chân không trong van phun chất lỏng.Tại thời điểm này, bên trong bể duy trì trạng thái chân không cao.Bơm phun chất lỏng bơm định lượng chất điện phân vào van phun chất lỏng bằng cách đóng vòi phun chất lỏng;Mở van poppet để hút chất điện phân vào ắc quy.

Tùy thuộc vào mức độ chân không và mật độ bên trong của pin, có thể thiết lập nhiều quy trình hút chân không và hút chất lỏng để hút chân không lại đầu phun chất lỏng, truyền khí quyển hoặc duy trì áp suất cho đến khi tất cả chất điện phân được bơm vào pin.Thời lượng có thể được xác định theo yêu cầu thời gian làm ướt của pin.Không khí trong pin được hút chân không và chất điện phân được hấp thụ hoàn toàn vào tế bào của tụ điện.

V. Thông số

1. Thể tích phun chất lỏng: 0-20ml, độ chính xác ± 1%

2. Thông số kỹ thuật của pin: 21700/26650/32650.

3. Tốc độ công suất: theo quy trình phun chất lỏng thông thường, PPM = 2pc

4. Nguồn điện: 220V AC

5. Cung cấp không khí: 75 PSI

6. Máy hút: do khách hàng cung cấp

7. Cung cấp khí áp lực: do khách hàng cung cấp
