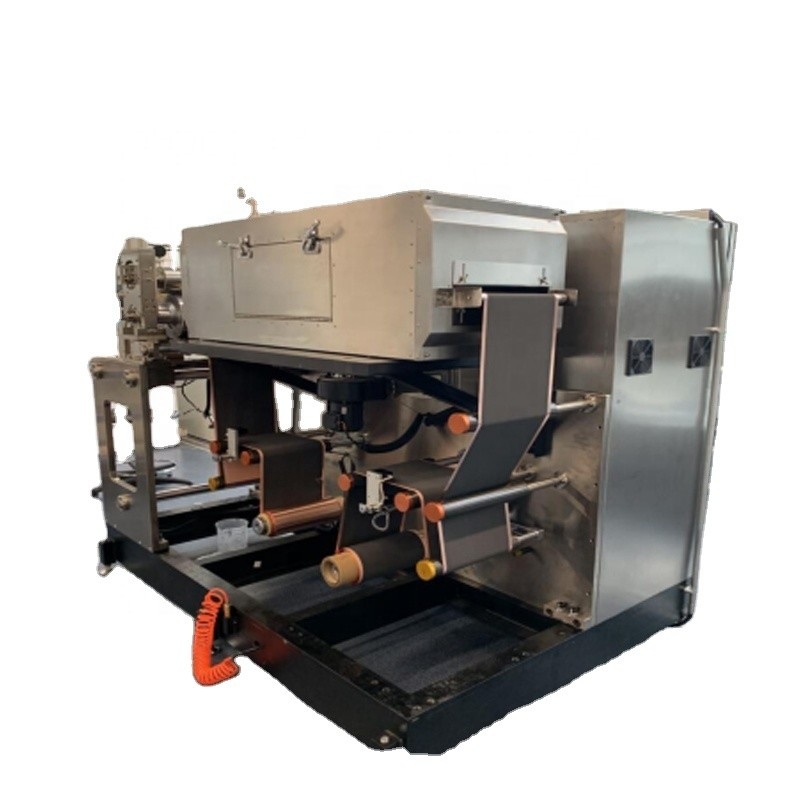

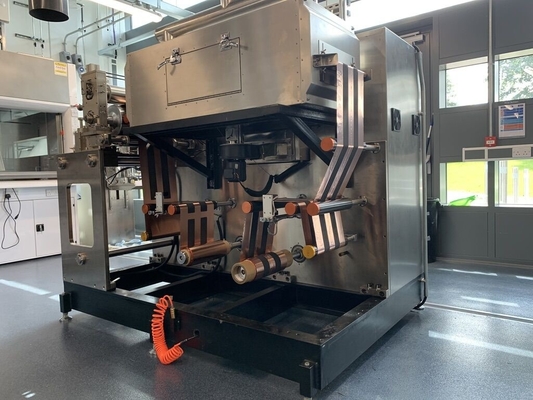

Sản xuất điện cực Thiết bị sản xuất pin Lớp phủ 300mm

I. Thông số thiết bị

II.Đặc điểm kỹ thuật thiết bị

1.Phương pháp sơn: Lớp phủ khuôn khe Khoảng cách lớp phủ gián đoạn: 5—8000 mm ± 1 mm (có thể điều chỉnh theo thông số kỹ thuật của pin)

2. Độ chính xác của lớp phủ:

2.1 độ dày khô của dung sai độ chính xác :: cực âm một phía: ± 2,5um, cực dương: ± 2,5um (đo mặt cắt ngang 4-5 điểm, khoảng cách đo mặt cắt dọc là 100mm)

2.2 Phủ dung sai căn chỉnh âm và dương: <± 1.0mm

2.3 Dung sai chiều dài trung bình: ≤ ± 1.0mm

2.4 Dung sai chiều rộng trung bình: ≤ ± 1.0mm Lưu ý: Chỉ số đầu tiên và thứ hai ở trên sẽ có hiệu quả tốt nhất khi các điều kiện của bùn (độ nhớt, kích thước hạt, độ đồng nhất, v.v.) phù hợp với cài đặt của các thông số thiết bị

3. Đường kính bên trong pin: 3 inch, Sử dụng con lăn giãn nở không khí

4. Kiểm soát lực căng: Kiểm soát độ căng PID con lăn nổi có tráng

5. Độ chính xác điều khiển hiệu chỉnh độ lệch: ± 0,01mm, độ chính xác độ lệch: ± 1mm

6. Người vận hành vận hành cơ chế phủ từ phía trước

7. Loại khô: A.Hot không khí làm khô, lưu thông không khí nóng (không khí cấp trên);hoặc không khí cung cấp trên và dưới B. Hệ thống sưởi: sưởi điện 5,0 KW * 1 phần = 5,0 KW C.Hệ thống sưởi

8. Chiều dài lò: 1part * 1.2m / part = 1.2m

9. Chất liệu lò: Thép không gỉ

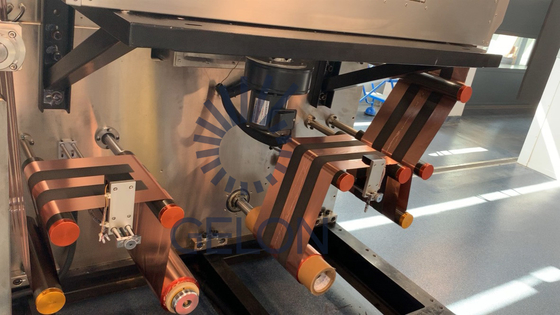

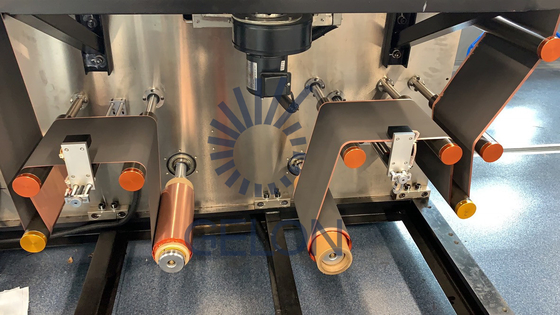

10. Nhiệt độ lò: Nhiệt độ phòng ~ 150 ℃, có thể điều chỉnh, kiểm soát nhiệt độ chính xác ＜ ± 5 ℃ III.Quy trình công nghệ Nền điện cực đặt trên thiết bị quấn được chỉnh lưu tự động sau đó đi vào hệ thống căng cánh tay đòn.Sau khi điều chỉnh độ căng của cuộn dây, nó đi vào đầu lớp phủ và bùn điện cực được phủ theo chương trình cài đặt của hệ thống lớp phủ.Điện cực ướt đã được tráng phủ đi vào tủ sấy để được làm khô bằng không khí nóng.Sau khi làm khô, độ căng của điện cực được điều chỉnh bởi hệ thống căng, trong khi tốc độ cuộn dây được điều khiển để đồng bộ hóa nó với tốc độ phủ.Điện cực được hệ thống hiệu chỉnh tự động điều chỉnh để giữ nó ở vị trí trung tâm và thiết bị quấn dây được sử dụng để quấn dây.
