Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | máy rạch tự động | Hàm số: | rạch điện cực |
|---|---|---|---|
| Loại ô: | 18650 21700 26650 32650 và v.v. | Loại thiết bị: | Hoàn toàn tự động |
| Hiệu quả: | hiệu quả cao | Đăng kí: | Pin Lithium Ion |
| Vôn: | 380V | Thời gian giao hàng: | 3 tháng |
| Vật chất: | Điện cực pin | ||
| Làm nổi bật: | Máy rạch tự động dùng pin 18650,Máy rạch điện cực pin 21700,Máy rạch tự động 750mm |
||

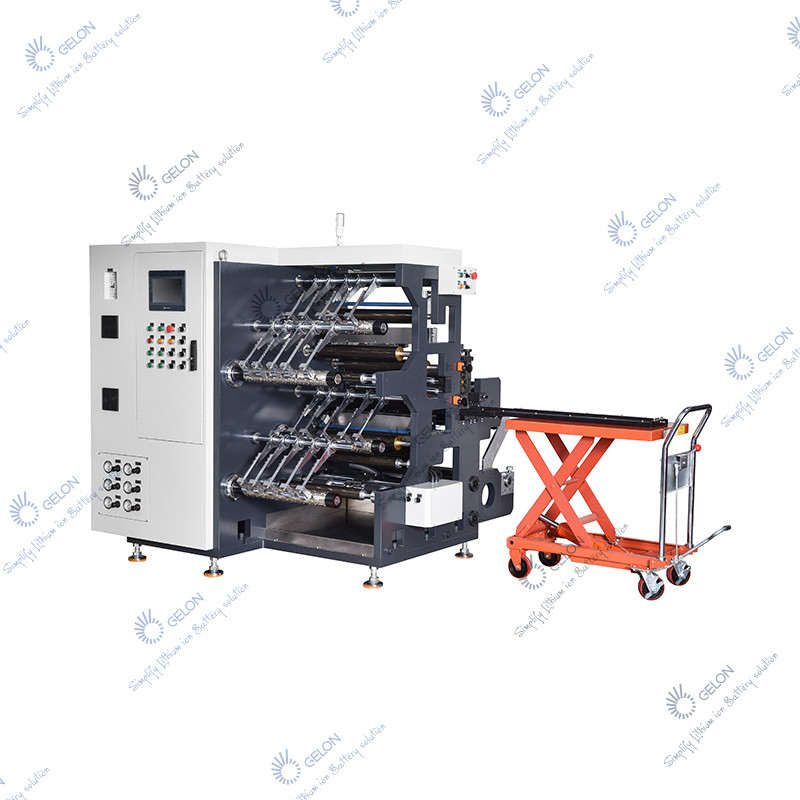

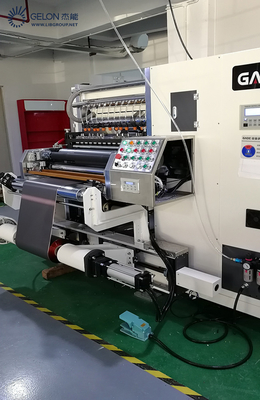

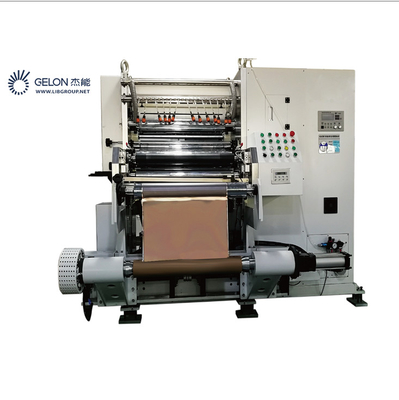

Máy cắt rãnh tự động cuộn có chiều rộng 750mm để rạch điện cực pin 18650 21700
1.1 Giới thiệu nguyên tắc

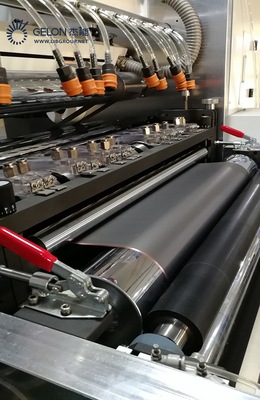

Điện cực cực âm / cực dương cuộn được nạp vào cơ cấu cuộn và thông qua lực kéo điện, điện cực được gửi đến bộ dao cắt được sắp xếp theo thông số kỹ thuật của quy trình để rạch và thiết bị cuộn trên và dưới thu thập điện cực khe vào cuộn và các vật liệu cạnh được thu thập bởi thiết bị vật liệu cạnh.Thiết bị được hỗ trợ bởi hệ thống hiệu chỉnh độ lệch, hệ thống truyền động căng thẳng, hệ thống hút bụi (bao gồm cả bụi hút dao) và các hoạt động chính xác phụ trợ khác để đảm bảo độ rạch ổn định của điện cực, gờ, độ thẳng và các chỉ số quá trình khác trong phạm vi quá trình.
1.2 Quy trình xử lý
Bộ chuyển tải Nạp vật liệu vào cuộn xả → bệ nhận → è Con lăn cắt → è Bộ dao rạch → Bộ con lăn trên → è Trục cuộn vi sai trượt lên xuống riêng biệt → è Vòng tua vật liệu → è Đặt độ căng điện cực cần thiết → è Chuyển hệ thống căn chỉnh điện cực sang tự động → èNhấn nút khởi động hệ thống → èThiết bị tự động rạch và thu gom ở dạng cuộn.
| Không. | Mục | Kỹ thuậtaltham số | Nhận xét |
|
1 |
Phù hợp với vật liệu |
Điện cực với cán ép LFP, LCO, LMO, NMC, LTO, Carbon, Graphite | |
|
2 |
Đang chạy tham số foil |
Lá nhôm (AL): độ dày: 9 ～ 30um;Chiều rộng: 50 ～ 500mm Đường kính cuộn: Tối đa 400mm |
|
|
Cupper foil (Cu): độ dày: 5 ～ 30um Chiều rộng: 50 ～ 500mm ； Đường kính cuộn: Tối đa 400mm ； |
|||
| 3 | Chiều rộng con lăn | 550 mm | |
| 4 | Chiều rộng xẻ rãnh | 30 ~ 500mm | |
| 5 | Tốc độ vận hành cơ học | 50m / phút | |
| 5 | Tốc độ rạch | 1-40m / phút | Tùy thuộc vào hiệu quả rạch |
| 7 | Dải độ dày điện cực | 50-300μm | |
|
số 8 |
Phương pháp rạch |
1, Kết hợp dao cắt lát; 2, Cấu trúc bộ dao kiểu Nishimura. 3, Thông số kỹ thuật rạch, 18650/21700 (7 làn, 7 dao / bộ, bao gồm dao rạch Cathode và Anode) |
|
| 9 | Phương pháp tua lại | Hai trục trượt trục lệch trục lệch trục tua lại |
Chúng tôi cũng cung cấp dây chuyền sản xuất hoàn toàn tự động khác.
