Thông tin chi tiết sản phẩm:
|
| Khuôn cắt tiêu chuẩn: | Điện cực catốt 56 * 43mm / Điện cực cực dương 58 * 45mm | Kích thước cắt: | Tối đa 120 * W 80mm |
|---|---|---|---|
| Áp suất cắt: | Tối đa 1T | Hành trình cắt: | 12mm |
| Cắt burr: | Gờ dọc ≤12μm Gờ ngang ≤20μm | Độ dày cắt: | Tối đa 0,5mm |
| Độ chính xác cắt: | ± 0,1mm | Cung cấp không khí: | 0,5 ~ 0,8MPa Argon, bình khí nitơ hoặc khí nén 0,7MPa |
| Quyền lực: | 100W | Kích thước thiết bị: | L300mm * W250mm * H 340mm |
| Khối lượng tịnh: | Khoảng 34Kg |

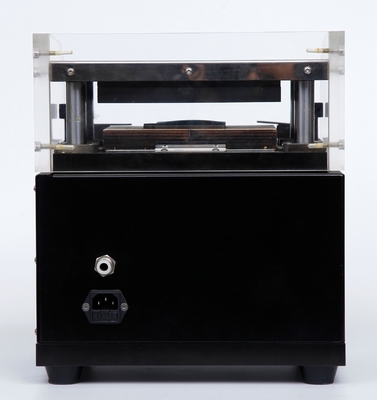

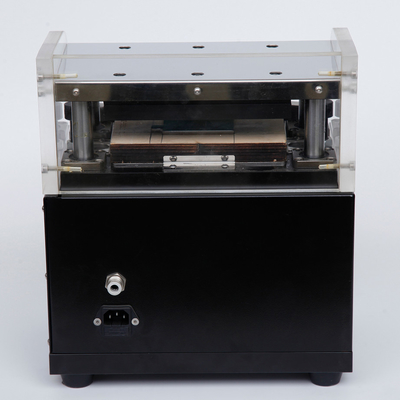

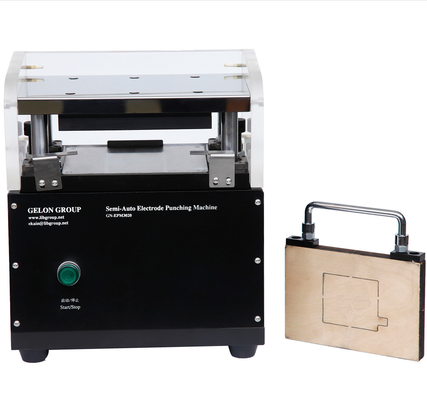

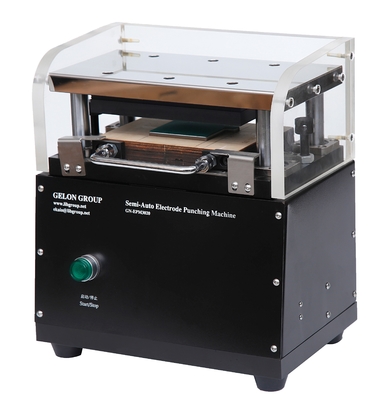

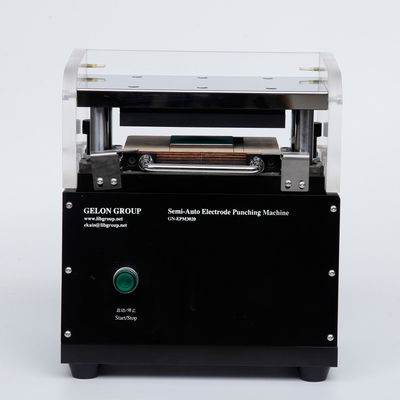

Máy cắt khuôn khí nén chính xác nhỏ gọn với máy cắt điện cực khuôn
Đối với nghiên cứu pin túi Gn-S100p
I. Tổng quan về thiết bị
1. Máy cắt bế bán tự động là một thiết bị được sử dụng để cắt khuôn điện cực âm cực và cực dương của pin xếp chồng lithium ion.Thiết bị sử dụng cách khí nén để cắt khuôn cho điện cực đơn.Nó có thể được đặt trong hộp găng tay, và chúng tôi có thể cung cấp các hình dạng khuôn dao khác nhau theo yêu cầu của khách hàng để đạt được hình dạng và khuôn cắt với các kích thước pin khác nhau.
Nạp điện cực tấm, mẫu dao để cắt khuôn, và có thể được sử dụng trong hộp đựng găng tay;
II.Đặc điểm thiết bị
1. ổ đĩa xi lanh, và áp suất và tốc độ cắt có thể được điều chỉnh.
2.Die sản phẩm cắt có gờ nhỏ, không có bột, không có vết lõm và hình thức xấu khác;

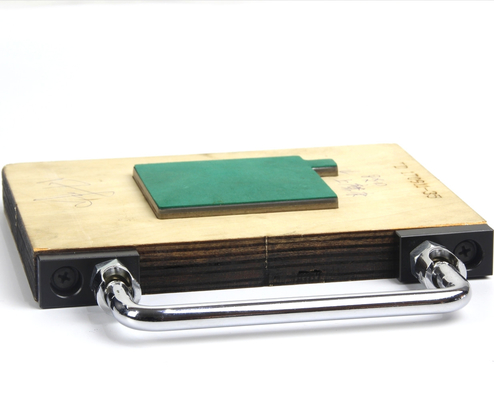

3. Khuôn cắt được làm bằng thiết kế kiểu ngăn kéo để đảm bảo hoạt động an toàn.
4. Việc thay thế khuôn cắt dễ dàng, thuận tiện và nhanh chóng.
5. Một bộ tiêu chuẩn của khuôn cực âm và cực dương, cũng có thể được thực hiện theo yêu cầu của khách hàng;
III.Các thông số kỹ thuật của thiết bị
| Tên | Tham số | Nhận xét |
| Khuôn cắt tiêu chuẩn | Điện cực catốt 56 * 43mm / Điện cực cực dương 58 * 45mm | Nó có thể được tùy chỉnh theo yêu cầu của khách hàng |
| Kích thước cắt | Tối đa 120 * W 80mm | Bao gồm tab pin |
| Áp suất cắt | Max.1T (khí nén 1MPa) | Áp suất điều chỉnh được đề xuất, 500Kg (0,5MPa) |
| Hành trình cắt | 12mm | Khoảng cách giữa khuôn cắt và tấm cắt |
| Cắt chết cuộc sống | Vạn lần | |
| Cắt burr |
Gờ dọc ≤12μm Gờ ngang ≤20μm |
|
| Độ dày cắt | Tối đa 0,5mm | Lá được làm bằng nhôm / đồng |
| Độ chính xác cắt | ± 0,1mm | |
| Cung cấp không khí | 0,5 ~ 0,8MPa Argon, bình khí nitơ hoặc khí nén 0,7MPa | Không khuyến khích sử dụng khí nén trong hộp đựng găng tay |
| Quyền lực | 100W | |
| Thiết bị, kích thước | L300mm * W250mm * H 340mm | |
| Kích thước đóng gói | Về L400 * W340 * H450mm | |
| Khối lượng tịnh | Khoảng 34kg | |
| Trọng lượng thô | Khoảng 43kg | |
| Trang web để sử dụng | Nó có thể được sử dụng trong hộp găng tay.Vui lòng kiểm tra xem không gian hộp đựng găng tay có phù hợp với kích thước tổng thể của thiết bị hay không | |
| Thời gian bảo hành | Bảo hành một năm, bảo trì trọn đời |
