Thiết bị sản xuất pin cuộn dây điện cực

Máy cuộn dây động cơ bán tự động xi lanh Máy cuộn dây điện cực Máy cuộn dây điện 18650 Thiết bị sản xuất pin

1. Tên và kiểu thiết bị

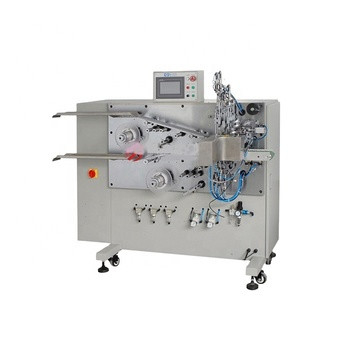

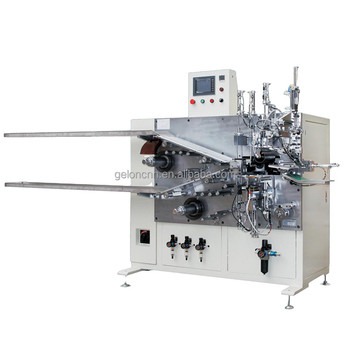

Máy quấn pin bán tự động YHWP-7026-S Cylinder
Máy này chủ yếu được sử dụng để cuộn dây chính xác của pin điện lăng trụ.Quy trình làm việc như sau: Dẫn điện cực cực dương và cực âm vào khu vực cuộn dây bằng thủ công, ghép với bộ phân tách và xếp chồng lên nhau, sau đó cuộn dây theo yêu cầu của quy trình, tự động dán băng dính đầu cuối và tự động tẩy trắng cho cuộn thạch.
2, Đặc tính thiết bị
một.Lõi dây quấn đơn và lấy kim dây quấn ra từ cả hai cấu trúc bên.
b.Nạp các mảnh điện cực bằng tay, tự động lên dây, tự động thay kim, tự động dán băng keo và tự động xuất lõi tế bào thành phẩm ；
c.Mở cửa chủ động của hai cuộn của dải phân cách, với lực kéo không đổi có thể điều chỉnh được ；
d.Phần mềm có thể được đặt là “Cho ăn cực âm trước”, “Cho ăn cực dương trước” hoặc “Cho ăn cả hai”.
e.Có thể quấn điện cực với chiều dài 1800mm.(Đường kính lõi không quá 26mm)
f.Nạp điện cực bằng tay, độ căng ổn định.
g.Tốc độ cuộn dây ổn định, sức căng của lõi ổn định .；

Chỉ số công nghệ

Lực căng của dải phân cách có thể điều chỉnh được.

Căng thẳng của điện cực cực âm và cực dương: áp dụng cách vac-sorb.

Độ chính xác của cuộn dây: sai số đối với bộ phân tách và cực dương, cực dương và cực âm nhỏ hơn ± 0,5 mm;(chiều dài của điện cực nhỏ hơn 500mm).

PS: Chiều rộng sai số điện cực <± 0,1mm;

Sai số uốn “S” của điện cực <± 0,2mm / 500mm
